医疗内窥镜测试系统BOMI-TSECIT
医疗行业在很多方面采用成像技术，例如，内窥镜、药丸相机、头戴摄像头等等。因此影像产品的质量测试工作也必不可少。很多医疗影像应用用来捕捉极为细小的物体图片，这也意味着测试图卡尺寸必须很小。
医疗内窥镜测试系统简介
博米科技针对医用和工业内窥镜成像系统，研发医疗内窥镜图像质量测试系统BOMI-TSECIT，它可以用于内窥镜硬镜和软镜的各项成像性能测试，分析软件支持多种质量参数和业界标准。
适用于以下标准：
· YYT/1587：医用内窥镜 电子内窥镜
· YYT/1603：医用内窥镜 内窥镜功能供给装置摄像系统
· YY0068.1：医用内窥镜硬性内窥镜第1部分：光学性能及测试方法
· YY 1298：医用内窥镜 胶囊式内窥镜行标
医疗内窥镜测试卡
1
视向角/视场角
测试卡
透射式
图卡尺寸：148×150×6mmBOMI
TKES-FOV
2
JBT 9328-1999
分辨力标定板A型
透射式
图卡尺寸：148×150×6mmBOMI
TKES-RDOF
3
单位相对畸变
测试卡
透射式
图卡尺寸：148×150×6mmBOMI
TKES-RD
4
棋盘格畸变测试卡
透射式
图卡尺寸：148×150×6mmBOMI
TKES-D
5
照明镜体光效
测试卡
反射式 挖孔
图卡尺寸：148×150×6mmBOMI
TKES-ILER
6
亮度响应特性
测试卡
反射式 挖孔
图卡尺寸：148×150×6mmBOMI
TKES-LR
7
噪声宽容度测试卡
透射式
图卡尺寸：148×150×6mmBOMI
TKES-SNR
8
空间响应频率
测试卡
透射式
图卡尺寸：148×150×6mmBOMI
TKES-SFR
9
24色卡
反射式
图卡尺寸：148×150×6mmBOMI
TKES-CR
10
USAF分辨率
测试卡
透射式
图卡尺寸：148×150×6mmBOMI
TKES-USAF
注：以上测试卡需适BM01DSL透射光源。
医疗内窥镜测试搭配光源BM01DSL
1、发光面积：140mmx140mm
2、照度：0~50000lux可调
3、色温：3000~7000k
4、显色指数：Ra≥90
5、亮度均匀性：≥90%
6、红外波段：850nm,辐照度500uW/cm2
7、支持SDK/API
8、背后或侧面有常规25mm孔距M6安装螺孔
9、前面有测试卡装配孔/槽
10、含光源控制盒
11、机箱尺寸150mm×150mm×30mm

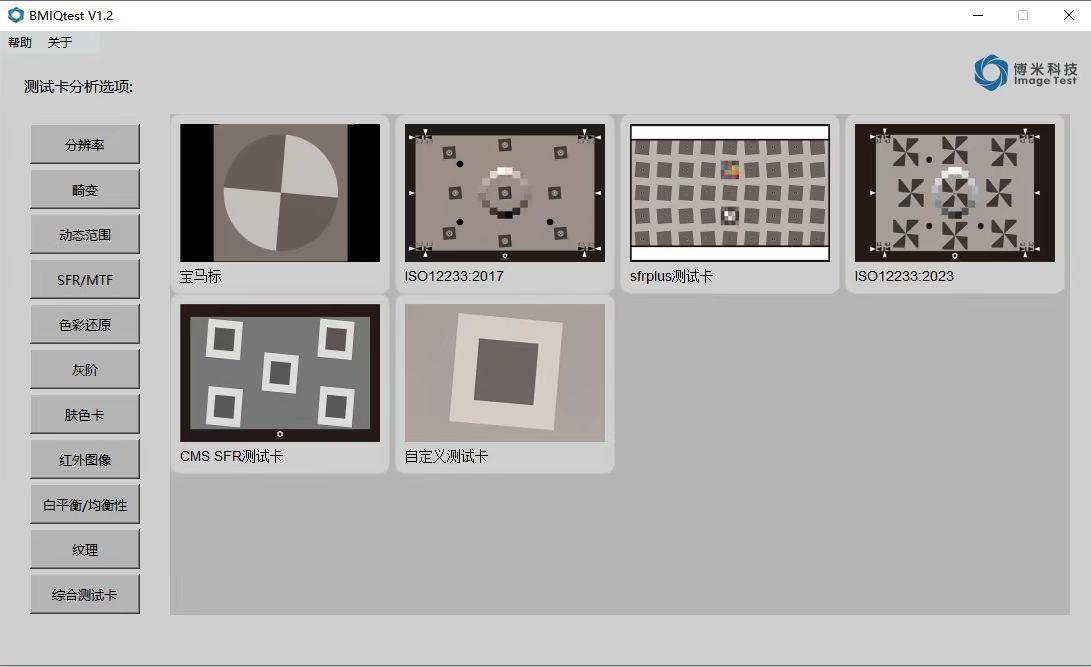

图像分析软件BMIQtest是博米自主研发的图像质量测试软件，可以分析图像分辨率、色彩还原、畸变、灰阶、动态范围等项目。
