广角长焦摄像头综合测试仪

品牌:BOMI 型号:TSRFA01
所属分类
返回列表
1
产品描述
参数
产品特点
技术参数
使用说明

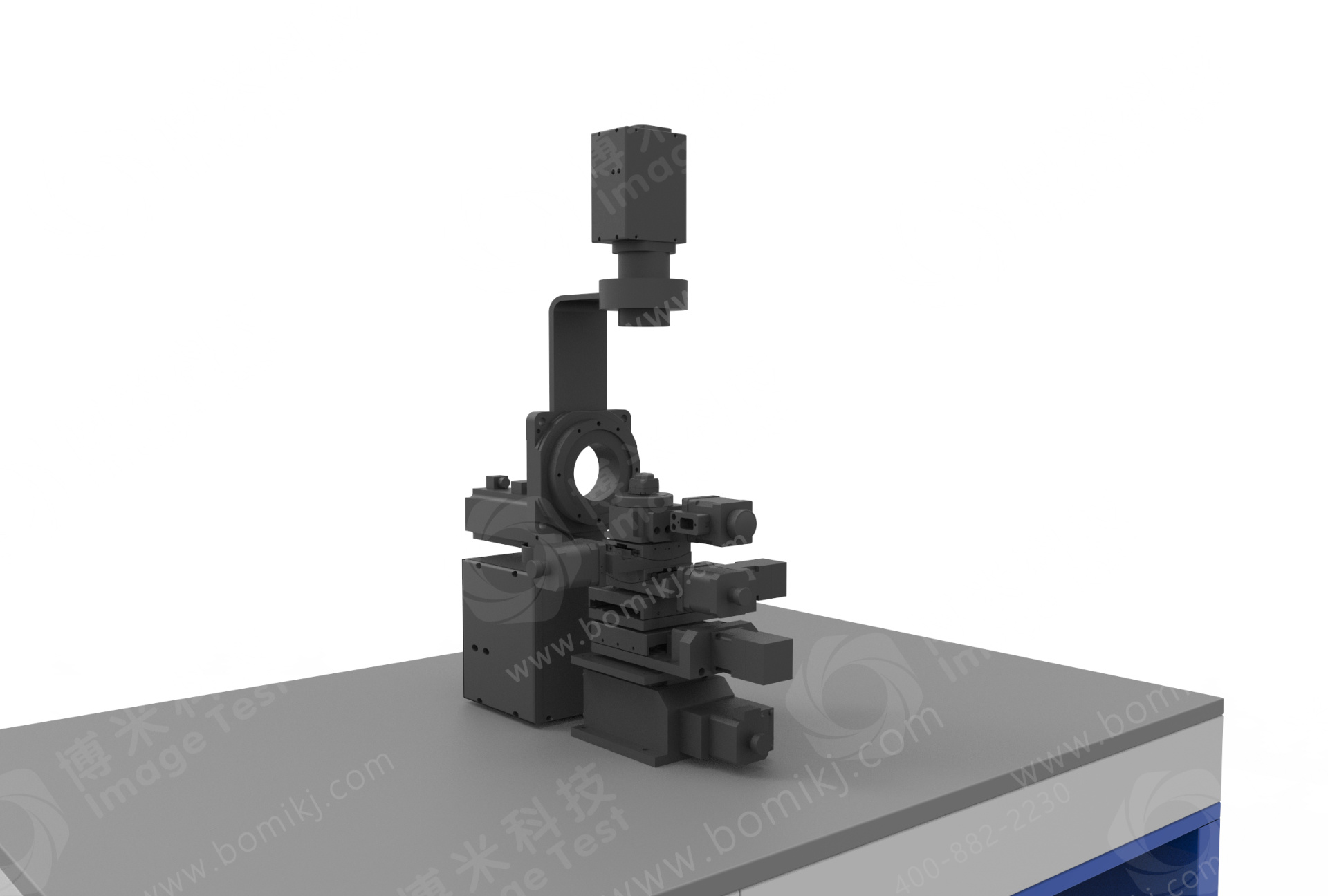

广角长焦摄像头综合测试仪

品牌:BOMI

型号:TSRFA01


广角长焦摄像头综合测试仪简介

随着手机、监控、车载中大量使用广角镜头,传统使用中继镜的检测方式要么不能满足检测要求,要么存在设备空间大、光源面积大且均匀度无法保证等缺点,急需一种新的检测手段。广角长焦摄像头综合测试仪专为大广镜头模组检测设计,具有模拟距离实时可调节、可反畸变、光源色温可调节等特点,可以通过自动化控制平行光管和六维云台,实现自动化测试,测试项目包括:视场角、畸变、分辨率、离焦曲线、偏心、均匀性、AOI 入射角等。



广角长焦摄像头综合测试仪规格参数

产品名称

广角长焦摄像头综合测试仪

产品型号

TSRFA01

尺寸

1300×850×1700mm

测试功能

分辨率、视场角、畸变、横向色差、离焦曲线

视场角

≤210°

输入电压

AC 220V 50/60Hz

最大功率

500W

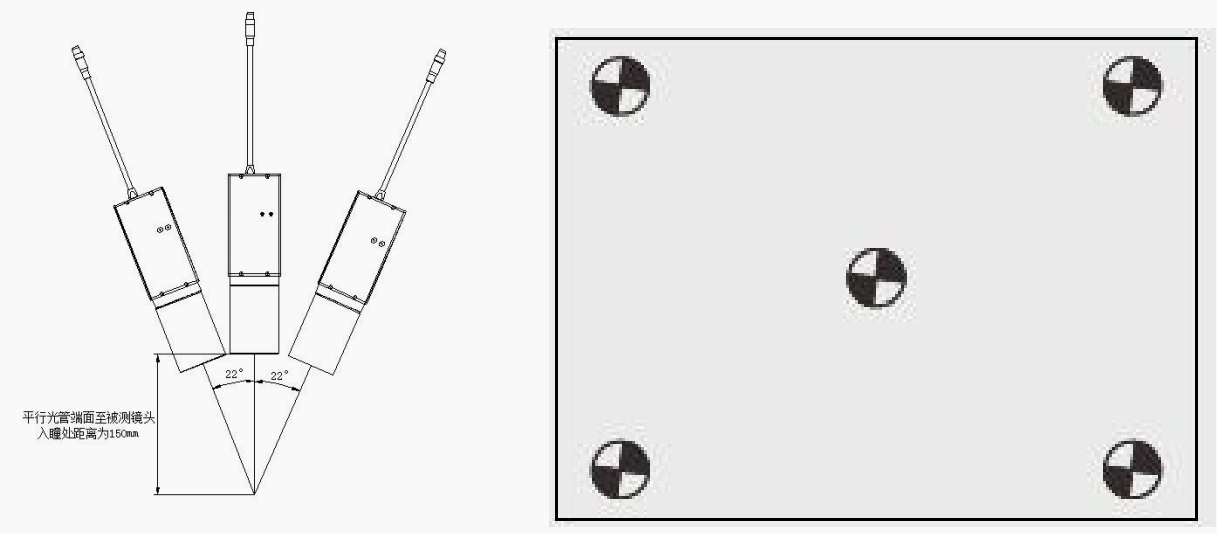

平行光管技术参数

产品名称

平行光管

焦距

120mm

FOV

15°

工作距离

150mm±3mm

模拟物距范围

500mm~∞

位置精度

±0.01mm

CHART 有效口径

Φ28.5mm

光源规格

白光:色温 4000k-6500k 可调,准确度±300K

均匀性:≥90%,红外光:850nm 或 940nm

工作电压

AC220V

工作环境温度

-10°C ~ +60°C

平行光管技术特点

1.模拟距离可通过软件控制,不需要手动调节

2.可以检测光源满足 4000-6500k 可调节和红外光 850nm、940nm 可切换

3.可模拟 0.5 米~无穷远的物距

4.模拟距离切换迅速精准,位置精度可达 0.01mm

5.体积精密小巧,电控系统高度集中化



六维对位电动云台技术参数

规格项目

行程

移动精度

X轴(左右)

±15mm

0.05mm

Y轴(前后)

±15mm

0.05mm

Z轴(上下)

15mm

0.05mm

Tx(左右俯仰)

±10°

0.1°

Ty(前后俯仰)

±10°

0.1°

R(水平旋转)

360°

0.1°

平行光管转台

±110°

0.1°

最大功率

300W



广角长焦摄像头综合测试仪测试项目

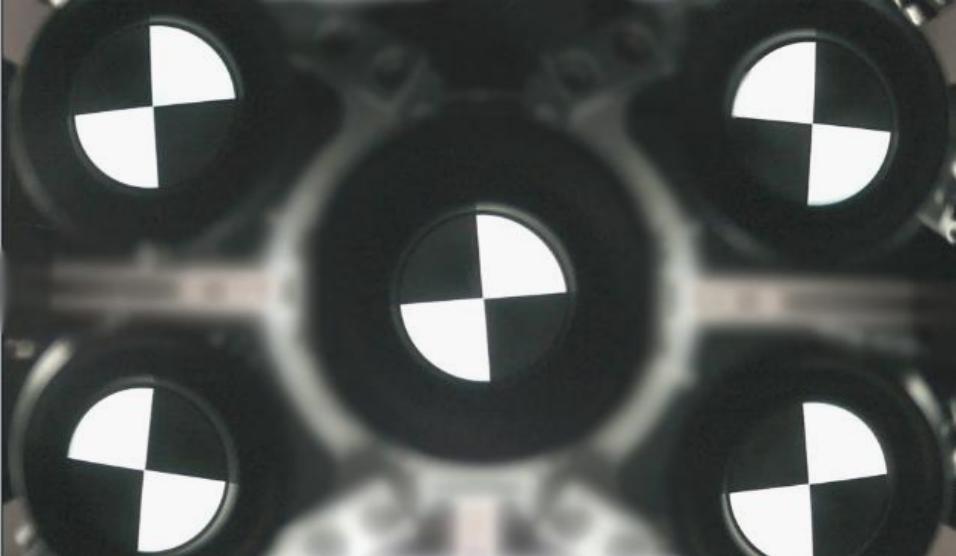

1.分辨率测试(SFR)

2.视场角测试(水平、垂直、对角线)

3.畸变测试

4.SFR CA 横向色差测试

5.Through Focus 离焦曲线测试

6.AOI 入射角测试

7.偏心测试(选配)

8.均匀性测试(色温、亮度)(选配)





如详细了解产品,致电我们,我们竭诚为您服务!
