光学图像实验室
图像质量测试简介
随着科技发展、摄像头在各行各业的应用不断扩大,对于摄像头的成像质量要求越来越苛刻,这样一来就离不开专业级光学图像质量测试实验室。博米科技为手机影像、汽车影像、安防监控影像、医疗影像、平板电脑可视化、无人机影像识别、VR裸眼技术以及工业视觉等图像质量测试提供专业级建设设计方案并提供专用设备和工具。
为测试:清晰度MTF、畸变、色彩还原、细节纹理、动态范围、启动与延时时间、内参标定、偏心、眩光、鬼影、噪声、锐化、暗角、阶调响应、闪光灯、防抖、对焦等各种项目提供了专业解决方案。通过测试这些项目,并经科学判定,可直观获取图像性能各方面表现的不足之处,为摄像头影像研发提供依据和指导。
图像质量常见测试项目
1. 解析度 Resolution
2. 色彩偏差 Color Error/饱和度 Saturation
3. 白平衡 AWB
4. 信噪比 SNR
5. 均一性Shading测试(Lens Shading/Color Shading)
6. 灰阶 Gray Scale
7. 曝光偏差 Exposure Error
8. Gamma
9. Density Range
10. 几何失真/畸变 TV-Distortion
11. 色散 Chromatic Aberration
12. 视场角 FOV
13. 动态范围 Dynamic Range

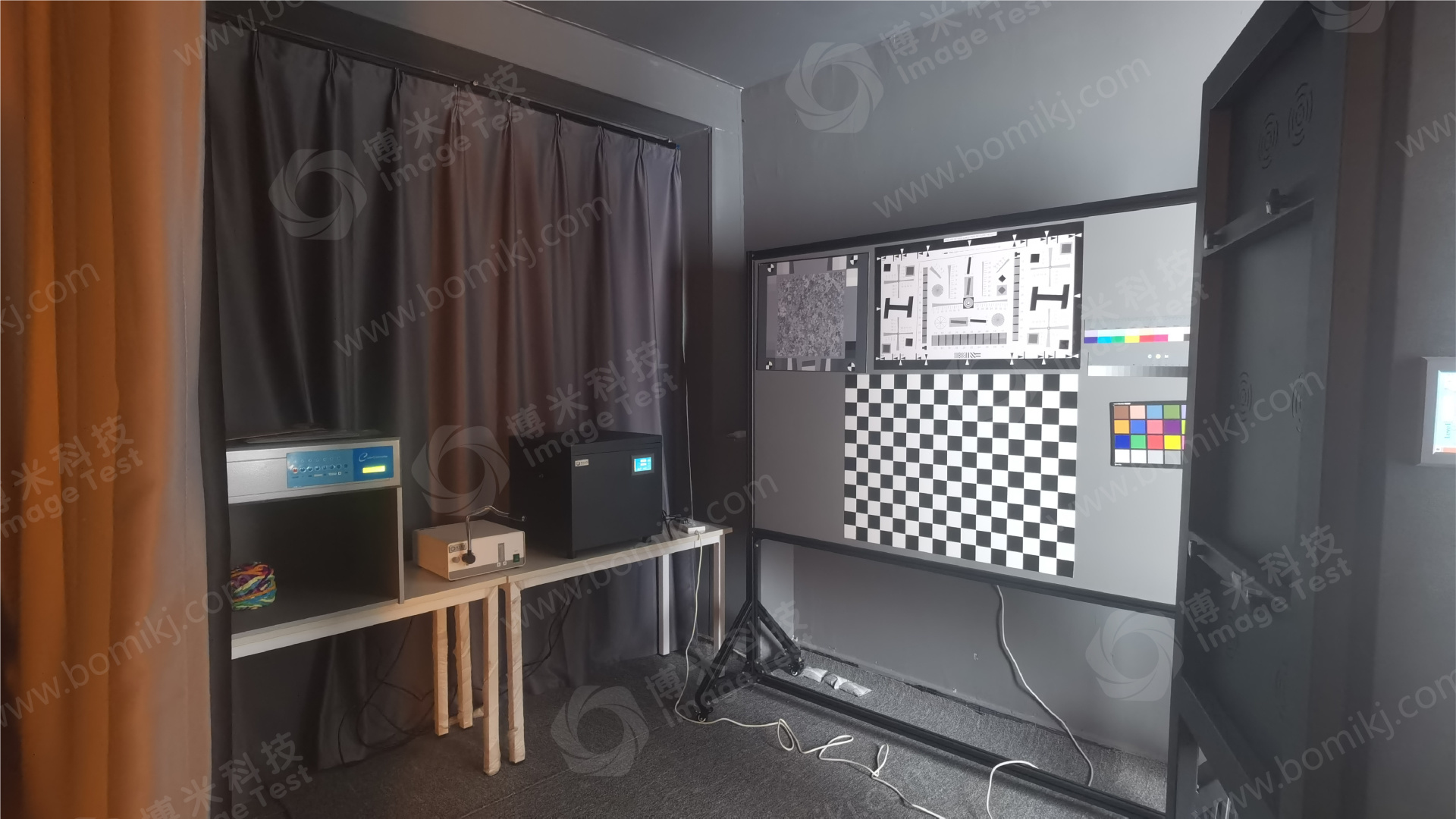

图像质量测试暗室
图像质量测试需在一个理想环境中进行,按照国际要求,需于18%中性灰墙面的暗室中进行,形成一个光谱中性的观察背景,将观察区域的颜色污染降至较低。为光源在不同色温条件下提供理想环境,如:A、F、D50、D65、TL84、CWF、F、UV 等。
图像质量测试所需设备

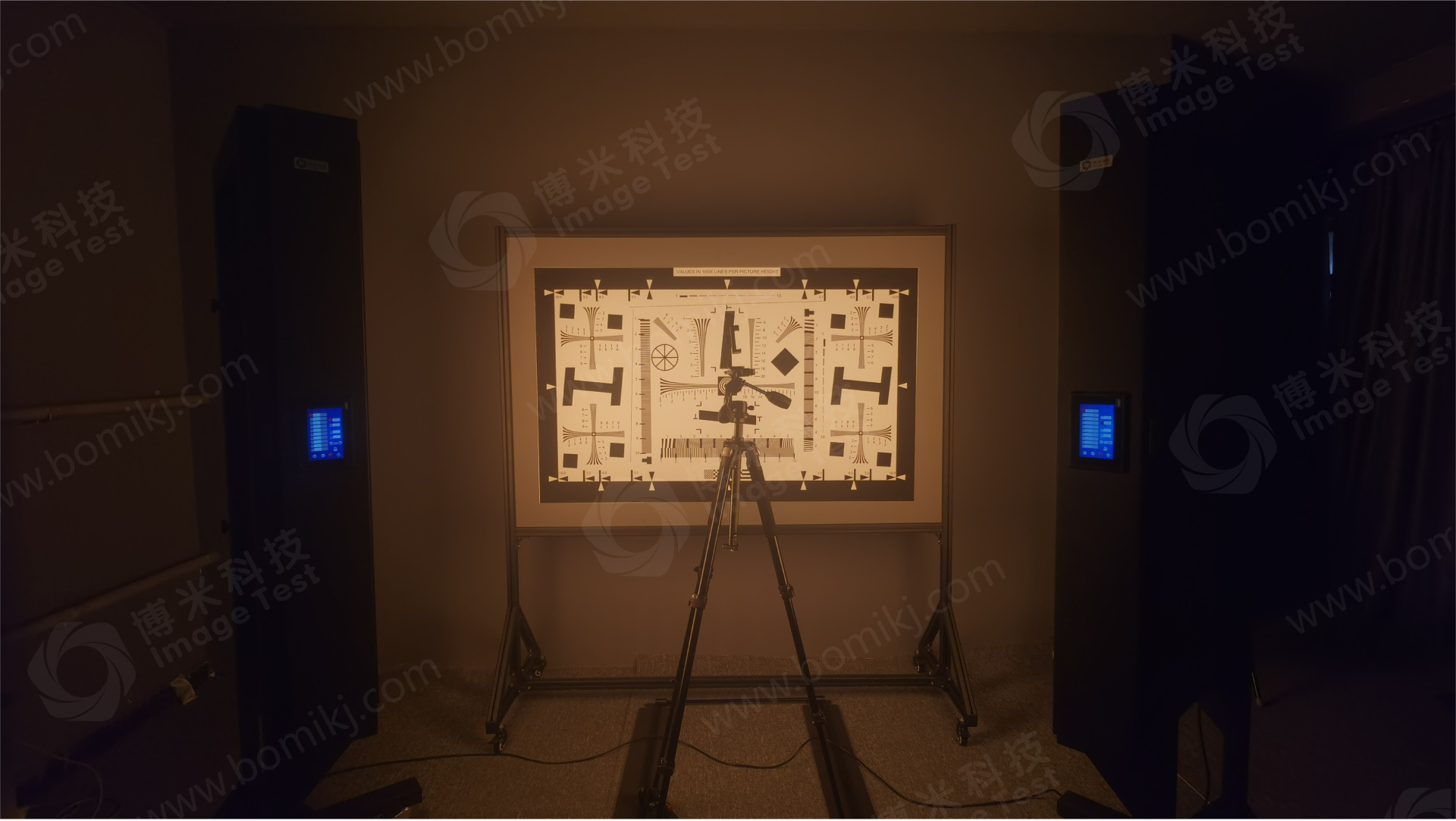

1. 反射式光源
反射光源是补光设备,可模拟多种光照环境。用于分析反射式图卡,可分析分辨率、畸变、色彩还原、信噪比、自动白平衡等参数。为了达到更加均匀的光照条件,通常需要两台反射光源左右放置。

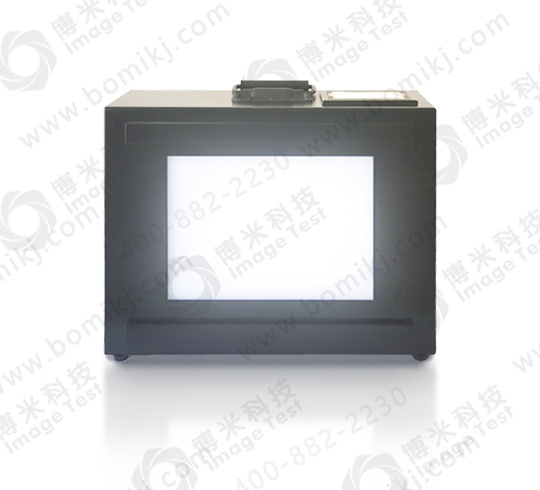

2. 透射式灯箱
透射光源有多种型号,超高亮度和宽色温可调节,满足绝大多数测试需求。测试参数包括:动态范围、分辨率、色彩还原、信噪比、均匀性等。

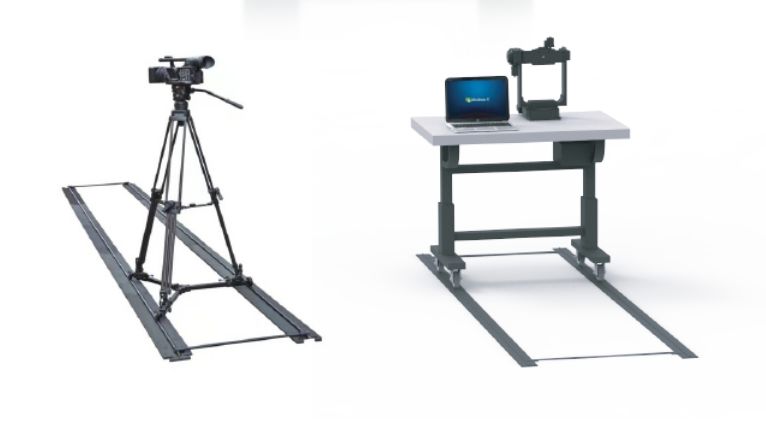

3. 测试平台、导轨
用于固定摄像头并调节其高低和与图卡的距离。一种是摄像头夹具套装含导轨、三脚架、夹具和云台,可满足基础实验室需求。另一种是电控光学平台,常在自动化图像测试中应用。

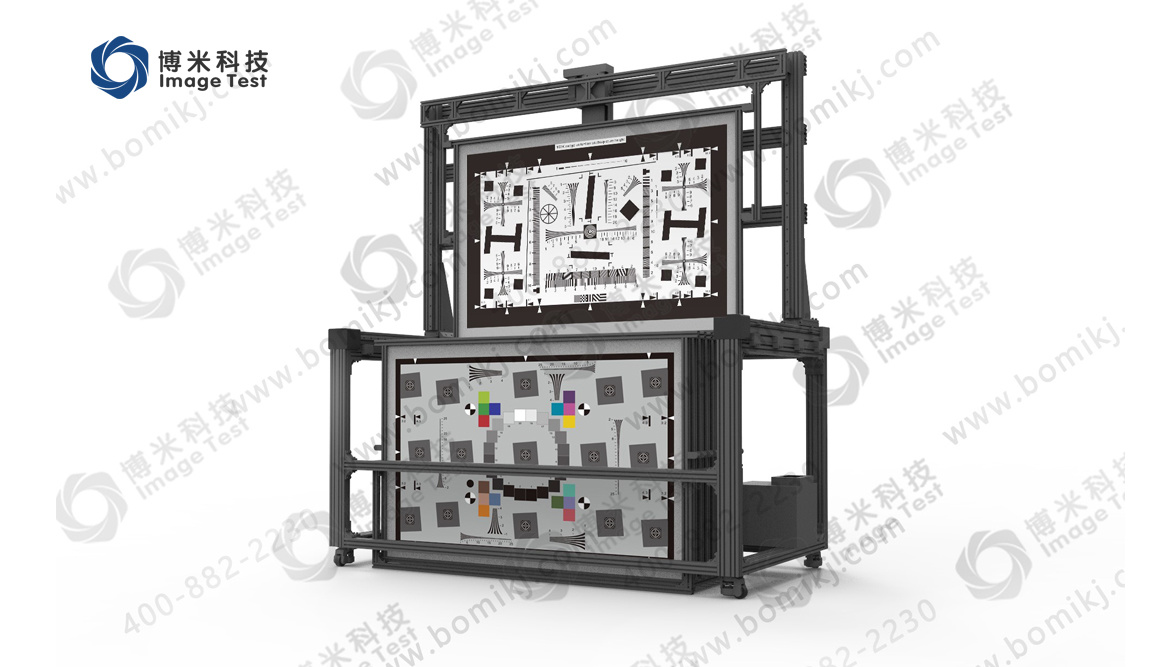

4. 图卡切换设备
18% 中性灰背板和自动图卡切换设备是测试中常用的图卡悬挂设备,图卡可直接磁吸于上。

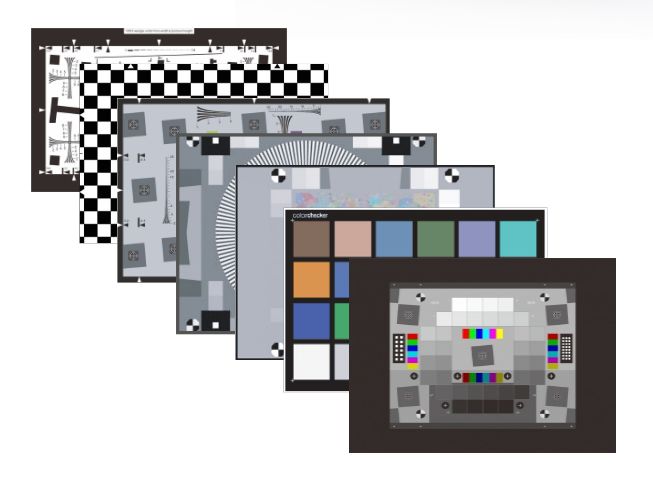

5. 常用图像质量测试卡
ISO 12233分辨率测试卡、标准24色卡、棋盘格畸变测试卡、36阶动态范围测试卡、ISO12233:2014 eSFR分辨率测试卡、ISO 15739动态范围测试卡、西门子星图、彩色枯叶图为常见测试项目所需用图卡。
6. 图像质量分析软件:博米科技自研
