电控平行光管PL15015R0SA
品牌:依瓦塔
型号:PL15015R0SA
电控平行光管PL15015R0SA简介
随着广角镜头大量使用于手机、监控、车载中,传统使用中继镜的检测方式要么不能满足检测要求,要么存在设备空间大、光源面积大且均匀度无法保证等缺点。这款电控平行光管PL15015R0SA专为大广镜头模组检测设计,具有模拟距离实时可调节、可反畸变、光源色温可调节等特点。 是大广角镜头模组 MTF 检测最佳方案。
电控平行光管PL15015R0SA工作原理

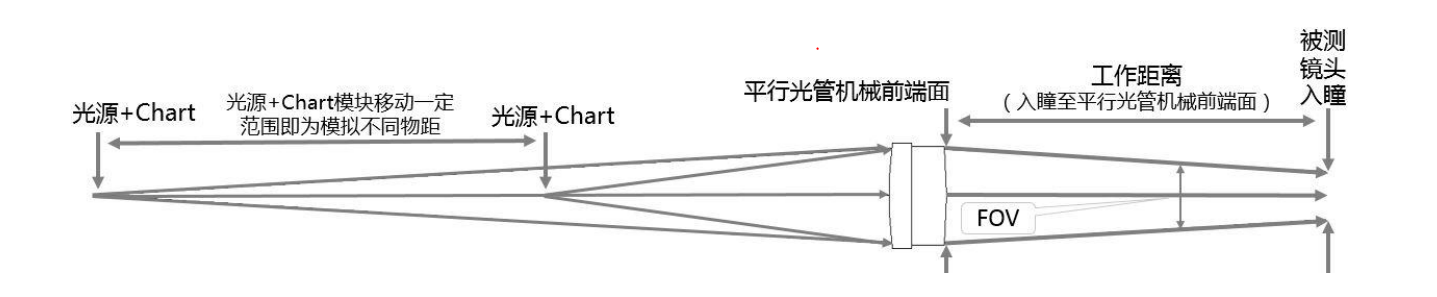

通过精密的光学设计和加工组装工艺,可变物距平行光管在固定工作距离的条件下,光源+chart 模块在平行光管内部移动相应距离,即可模拟 INF 至一定物距的范围。
电控平行光管PL15015R0SA应用范围
1. 模拟距离可通过软件控制,不需要手动调节
2. 可以检测光源满足 4000-6500k 可调节和红外光 850nm、940nm 可切换
3. 可模拟 0.5 米~无穷远的物距
4. 模拟距离切换迅速精准,位置精度可达 0.01mm
5. 体积精密小巧,电控系统高度集中化

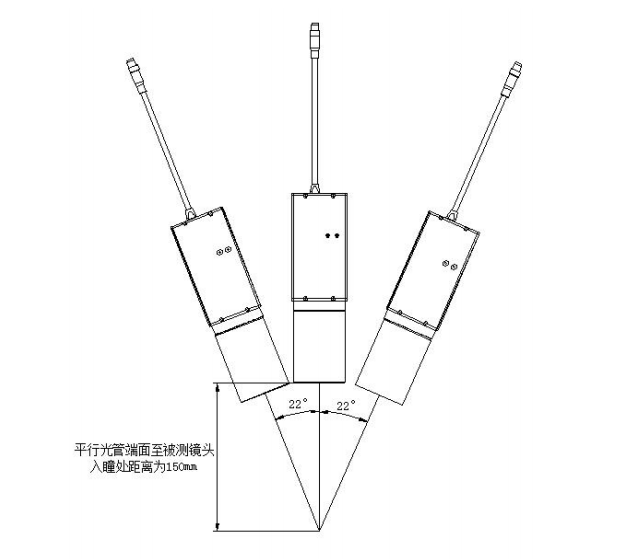

6. 工作距离和最小安装角度详见下图
7.电控平行光管 CHART 的图形可以根据客户要求定制,且可更换 chart
电控平行光管PL15015R0SA规格参数
电控平行光管型号
|
PL15015R0SA
|
电控平行光管焦距
|
120mm
|
电控平行光管FOV
|
15°
|
电控平行光管工作距离
|
150mm±3mm
|
电控平行光管模拟物距范围
|
500mm~∞
|
电控平行光管位置精度
|
±0.01mm
|
电控平行光管CHART 有效口径
|
Φ28.5mm
|
电控平行光管光源规格
|
白光:色温 4000k-6500k 可调,准确度±300K; 均匀性:≥90%
|
红外光:850nm 或 940nm,均匀性:≥90%
|
电控平行光管工作电压
|
配 UVATA 专用电源控制器(24V)可接 AC220V
|
电控平行光管通讯方式
|
RS485 通讯
|
电控平行光管工作环境温度
|
-10°C ~ +60°C
|
电控平行光管重量
|
1.1Kg
|
电控平行光管PL15015R0SA使用环境
a. 电控平行光管在机台运行时的工作环境需要保证以下规格
1. 温度:-10°C~60°C;
2. 湿度:30%~70%RH,无冷凝
3. 电源:24V/6A
b. 避免在以下场所放置和操作本设备
1. 阳光直射的场所或环境温度超出各产品“使用环境温度”范围的场所。
2. 相对湿度超出各产品“使用环境湿度”范围的场所或由于温度急剧变化而产生的凝露的场所
3. 空气中含有腐蚀性气体或可燃性气体的场所。
4. 本体受到直接振动或冲击的场所。
5. 有大量微粒、铁屑或盐的场所。
6. 由于水、油或化学药品导致本产品潮湿的场所。
7. 空气中可能含有机溶剂(如苯、油漆稀释剂和酒精)或强碱原料(如氨和 苛性钠)的场所。
8. 对本体施加负载的场所。
9. 靠近产生较大开关浪涌的设备、高压线、高压设备、动力线和动力设备、以及例如无线等传输设备的场所。
c. 发热
在不同的放置姿态,电动平行光管可能产生发热现象。使用完电动平行光管后,务必及时关闭电源,避免持续发热而影响平行光管的寿命。
d. 清洁
由于可能溶解外饰部件的表面和造成褪色,请勿使用稀释剂或类似溶剂。
