平行光管PL150WDB

品牌:依瓦塔 型号:PL150WDB
所属分类
返回列表
1
产品描述
参数
产品特点
技术参数
使用说明

平行光管PL150WDB

品牌:依瓦塔

型号:PL150WDB


平行光管PL150WDB简介

PL150WDB型平行光管作为光学仪器装校调整的基本工具之一,其主要作用是模拟500mm至无穷远的目标。

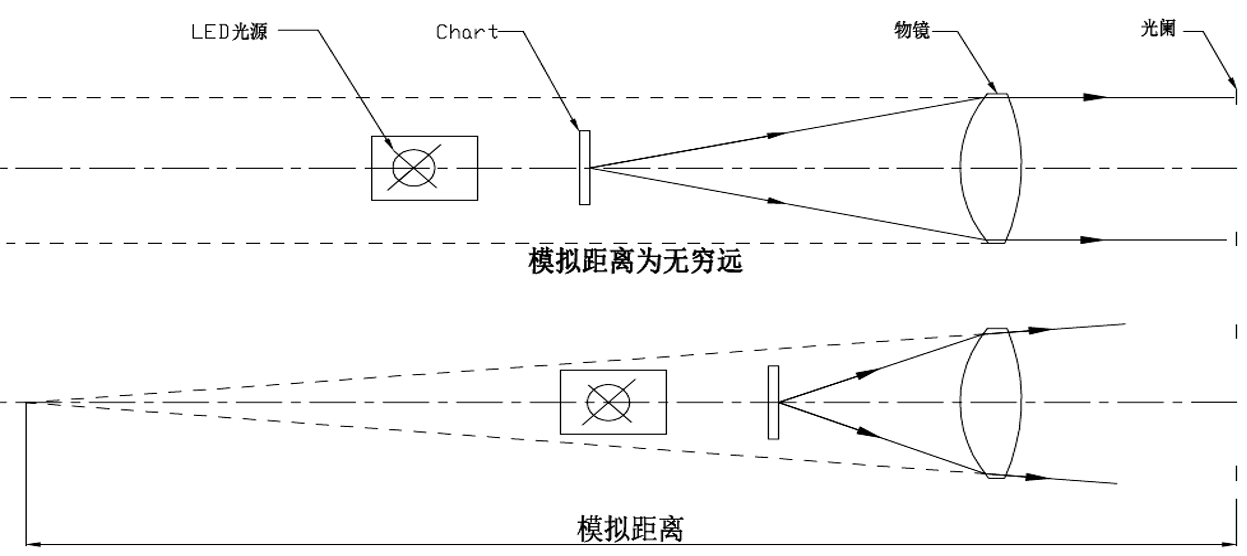

平行光管PL150WDB工作原理

作为检验基准目标的chart板被LED光源均匀的照明。当chart准确的位于物镜的焦平面上,那么通过chart的光线经过物镜折射后即为平行光束,亦相当于来自无穷远目标发出的光束。当将chart逐渐向物镜移动时,通过chart的光线经过物镜折射后成为有角度的发散光束,其发散光线的反向延长线与光轴的交点到光阑的距离即为模拟的目标距离。

平行光管PL150WDB规格

平行光管型号 Name

PL150WDB

平行光管焦距 Focal length

120mm±3%

平行光管视场角 FOV

15°

平行光管结构尺寸 Configuration Size

192.00×φ78.00mm

平行光管工作距离 Working Distance

150mm

平行光管测试距离范围 Work Distance

500mm – 无穷远

平行光管分辨率 Resolution

4.6”

平行光管光源 Light Source

LED (White/850nm)

平行光管电池 Battery

AG13/357A



平行光管PL150WDB使用说明

PL150WDB型平行光管可以模拟500mm - 无穷远的目标距离。

1. 使用前,首先应松开紧固螺钉,逆时针旋转调节筒,旋至与内部端面接触至不能转动,且零位标线对齐,此时可确认为模拟无穷远的距离。

2. 然后打开数显开关键,按清零键清零,此时模拟距离即为无穷远,光线为平行光束。

3. 顺时针旋转调节筒,对照显示数值与模拟距离对照表,即可获知平行光管所模拟的距离与对应的显示数值,调整到所需模拟距离后将紧固螺钉锁紧。

平行光管PL150WDB数显仪器数值与模拟距离对照表

WDV

850nm

可见光

倍率

500

-29.79

-29.89

0.248

600

-24.7

-24.83

0.205

700

-21.1

-21.24

0.176

800

-18.41

-18.57

0.153

900

-16.33

-16.5

0.136

1000

-14.68

-14.85

0.122

2000

-7.28

-7.49

0.061

3000

-4.84

-5.06

0.040

4000

-3.63

-3.85

0.030

5000

-2.9

-3.13

0.024

6000

-2.42

-2.65

0.020

7000

-2.07

-2.3

0.017

8000

-1.81

-2.04

0.015

9000

-1.61

-1.84

0.013

10000

-1.45

-1.68

0.012

20000

-0.72

-0.96

0.006

INF

0

-0.24

0.000

未找到相应参数组,请于后台属性模板中添加

平行光管PL150WDB规格

平行光管型号 Name

PL150WDB

平行光管焦距 Focal length

120mm±3%

平行光管视场角 FOV

15°

平行光管结构尺寸 Configuration Size

192.00×φ78.00mm

平行光管工作距离 Working Distance

150mm

平行光管测试距离范围 Work Distance

500mm – 无穷远

平行光管分辨率 Resolution

4.6”

平行光管光源 Light Source

LED (White/850nm)

平行光管电池 Battery

AG13/357A

平行光管PL150WDB使用说明

PL150WDB型平行光管可以模拟500mm - 无穷远的目标距离。

1. 使用前,首先应松开紧固螺钉,逆时针旋转调节筒,旋至与内部端面接触至不能转动,且零位标线对齐,此时可确认为模拟无穷远的距离。

2. 然后打开数显开关键,按清零键清零,此时模拟距离即为无穷远,光线为平行光束。

3. 顺时针旋转调节筒,对照显示数值与模拟距离对照表,即可获知平行光管所模拟的距离与对应的显示数值,调整到所需模拟距离后将紧固螺钉锁紧。
