CMS摄像头测试方案

摄像头监控系统(CMS)作为ADAS的一个特别的应用案例,由摄像头、执行图像处理操作的软件以及监视器组成,该监视器主要集成在后视镜或侧视镜中,用于显示可能存在的危险和汽车周围的盲区。这些系统有助于提高车辆的整体安全性,提升驾驶员对周围环境的可见度,因此,整车制造厂(OEM)在汽车的生产过程中必须遵守国家具体规定,测试系统的可靠性。

所属分类:

图像测试设备

汽车镜头影像测试

图像实验室整体解决方案

车载影像测试方案

关键词:

图像测试实验室

产品附件:


  • 产品描述
  • 产品特点
  • 技术参数
  • 使用说明
  • CMS摄像头测试方案

    随着汽车智能化发展,车载相机、显示屏、HUD、摄像监控系统(CMS)等图像系统在汽车平台上的应用快速增长,并与ADAS技术深入融合,相机监控系统(CMS)相比于传统后视镜有着无与伦比的优势,将会逐渐取代传统车辆的物理后视镜。摄像头监控系统(CMS)作为ADAS的一个特别的应用案例,由摄像头、执行图像处理操作的软件以及监视器组成,该监视器主要集成在后视镜或侧视镜中,用于显示可能存在的危险和汽车周围的盲区。它能结合流媒体功能,为驾驶员提供更多的信息。这些系统有助于提高车辆的整体安全性,提升驾驶员对周围环境的可见度,因此,整车制造厂(OEM)在汽车的生产过程中必须遵守国家具体规定,测试系统的可靠性。但是,CMS评估测试并不仅仅是单一的相机测试或者显示设备测试,它包含有更多不同的项目。

    CMS摄像头测试主要参考标准

    1. ISO16505:Road vehicles Ergonomic and performance a:spects of Camera Monitor Systems 道路车辆人机工程学和性能方面的摄像头监控系统

    2. UN-R46:Uniform provisions concerning the approval of devices for indirect vision and of motor vehicles with regard to the installation of these devices 关于批准间接视觉装置和汽车上安装此装置的统一规定

    3. GB 15084-2022:Motor vehicles-Devices for indirect vision-Requirements of performance and installation  机动车辆间接视野装置性能和安装要求

    影响CMS图像性能的参数

    1. 亮度/对比度/均匀性

        不同的环境对于CMS图像性能的要求不尽相同,亮度/ 对比度是保证CMS性能最基本的参数

    2. 镜头眩光/涂片处理能力

        车辆行驶环境复杂而多变,耀斑/高光溢出的处理能力是对CMS的考验

    3. 颜色表现性

        CMS对颜色有准确的还原能力,保证各个颜色的信号灯能被轻易分辨

    4. 图像分辨率/辨识度

        分辨率与辨识度是对CMS系统细节展现能力的一种评价

    CMS摄像头测试项目





    ISO16505

    UN-R46

    方向/横向均匀性



    亮度对比度表现测试

    试验1:阳光直射试验



    试验2:白天阴天环境试验



    试验3:夜晚环境试验



    试验4: 黄昏条件,摄像机伪影试验



    试验5: 黄昏条件,对比度试验

    灰度测试





    颜色表现性测试



    伪影

    耀斑



    镜头光晕



    点光源



    清晰度评价

    MTF评价

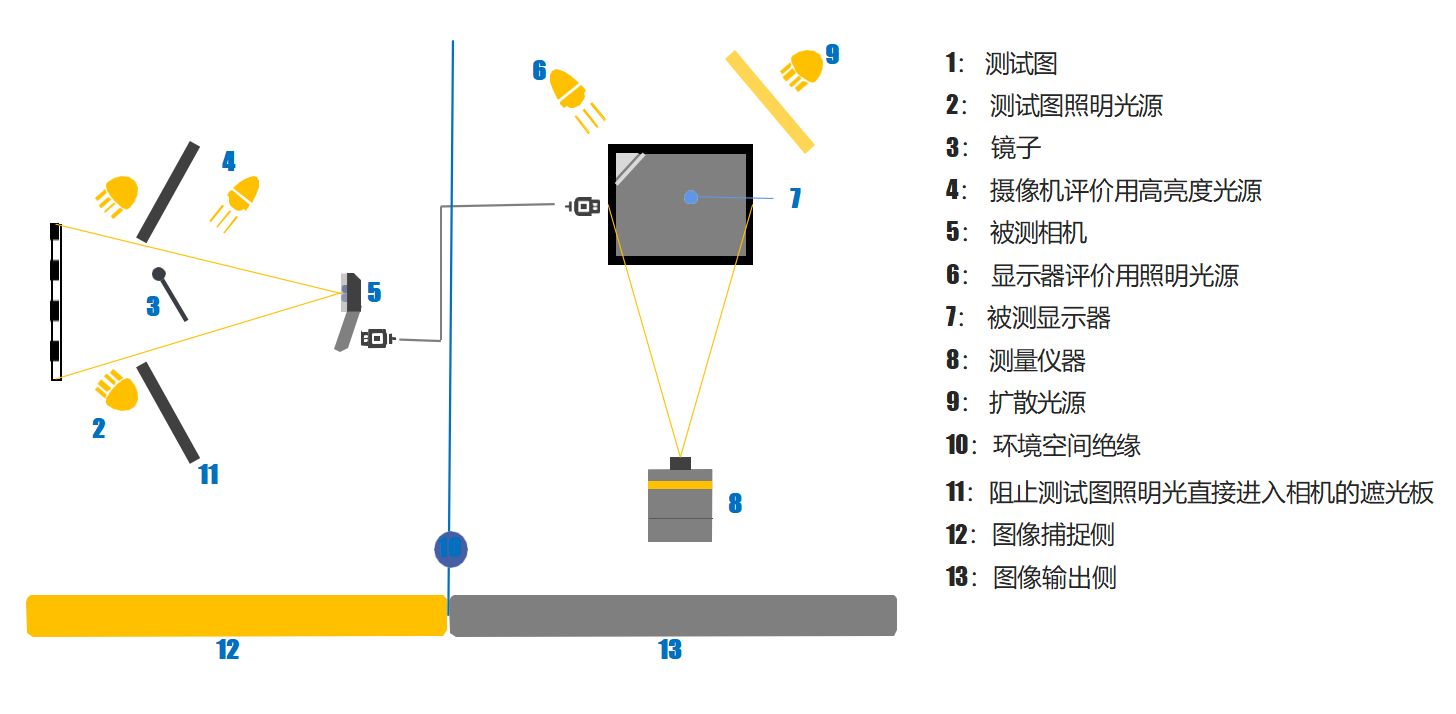

    搭建CMS测量环境

    CMS摄像头测试方案



    CMS摄像头测试设备

    1. 清晰度锐度测试卡

        品牌:BOMI                型号:TK04C

    2. 7倍CMS景深测试图卡

        品牌:BOMI                型号:TK12A

    3. 12阶灰阶测试图卡

        品牌:BOMI                型号:TK05G

    4. 超宽动态范围测试卡150db

        品牌:BOMI                型号:TK03A

    5. CMS色彩测试图卡

        品牌:BOMI                型号:TK06E

    6. 棋盘式畸变测试卡

        品牌:BOMI                型号:TK02A

    7. 70%反射率白平衡卡

        品牌:BOMI                型号:TK09C

    8. 多色温透射光源

        品牌:BOMI                型号:BM01D

    9. 多色温反射式光源

        品牌:BOMI                型号:BM02D

    10. FOV测试系统

        品牌:BOMI                型号:TS02FOV

    FOV测试系统



    11. 自动垂直图卡切换设备

        品牌:BOMI                型号:CH02ACSS



    12. 点光源

        品牌:BOMI                型号:BM07LED

    13. 多功能时间测试仪

        品牌:BOMI              型号:TSFR01

    多功能时间测试仪

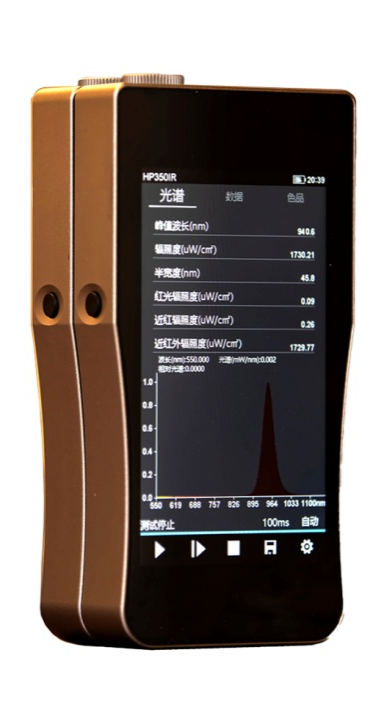

    14. 光谱分析仪

        品牌:BOMI                型号:TS01DIR

    光谱分析仪

    15. 图像质量分析软件:博米科技自研









    *更多产品信息和详细方案请咨询客服 400-882-2230
